自动感应门

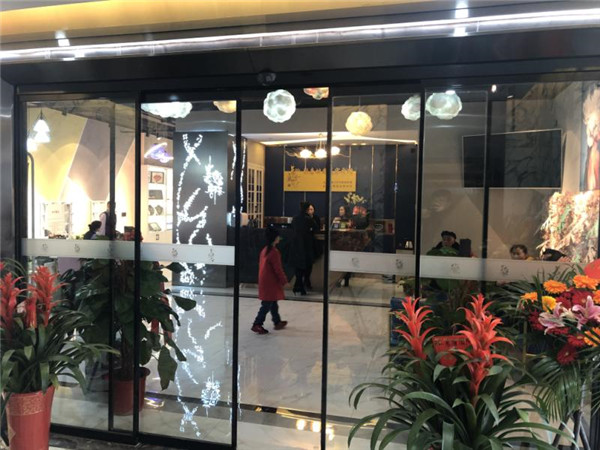

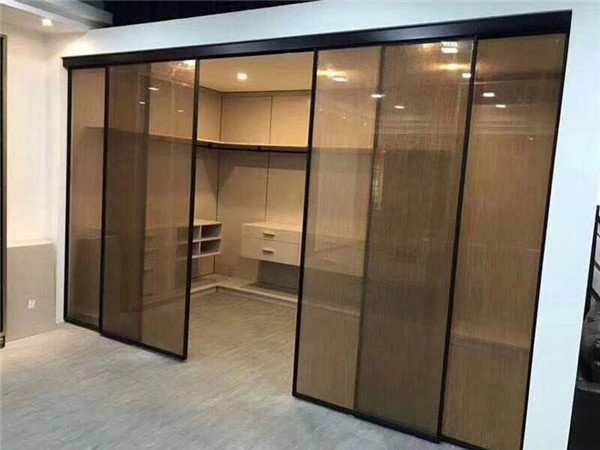

自动感应平移门

原理
自动门本身配置有感应探头能发射出一种红外线信号或者微波信号，当此种信号被靠近的物体反射时，就会实现自动开闭

流程
感应探测器探测到有人进入时，感应探测器将收集信号，生成脉冲信号，其后脉冲信号传给主控器，主控器判断后通知马达运行，同时监控马达转数，以便通知马达在一定时候加力和进入慢行运行。马达得到一定运行电流后做正向运行，将动力传给同步带，再由同步带将动力传给吊具系统使门扇开启；门扇开启后由控制器作出判断，如需关门，通知马达作反向运动，关闭门扇。

结构和机组配件

     （1）主控制器：它是自动门的指挥中心，通过内部编有指令程序的大规模集成块，发出相应指令，指挥马达或电锁类系统工作；同时人们通过主控器调节门扇开启速度、开启幅度等参数。

     （2）感应探测器：主要分两种：微波感应器和红外感应器。负责采集外部信号，如同人们的眼睛，当有移动的物体进入它的工作范围时，它就给主控制器一个脉冲信号。

     （3）动力马达：提供开门与关门的主动力，控制门扇加速与减速运行。

     （4）门扇行进轨道：就象火车的铁轨，约束门扇的吊具走轮系统，使其按特定方向行进。

     （5）门扇吊具走轮系统:用于吊挂活动门扇，同时在动力牵引下带动门扇运行。

     （6）同步皮带（有的厂家使用三角皮带）：用于传输马达所产动力，牵引门扇吊具走轮系统。

     （7）下部导向系统：是门扇下部的导向与定位装置，防止门扇在运行时出现前后门体摆动。

     （8）自动感应门内装有感应门机，就是控制自动门进行打开关闭的一系列组件的合称；也叫自动门机组或感应门机组；感应门机的组件一般包括：马达，控制器，吊轮，皮带，导轨。
